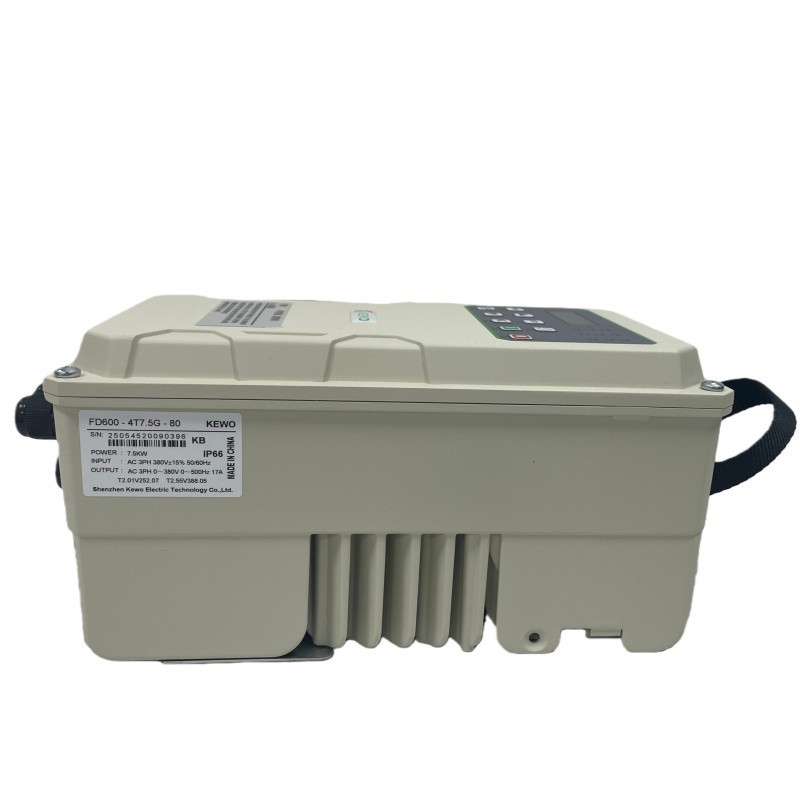

FD600 namlik yoki yog 'tumaniga ta'sir qilishi mumkin bo'lgan po'lat, neft va kimyo sanoati kabi og'ir muhitlar, shuningdek, qog'oz ishlab chiqarish, plyonka va qoplama kabi chang va yog'li ilovalar uchun mo'ljallangan IP65 yuqori himoya chastotali invertordir. Uning elektron platalari professional darajadagi konformal qoplama bilan qoplangan, bu esa haydovchining ishlash muddatini sezilarli darajada uzaytiradigan bir nechta himoyani ta'minlaydi. Butun birlik oksidlanishga, tuz spreyiga, mog'orga, issiqlikka, namlikka va korroziyaga chidamli.
Xususiyatlari
Chelik korpus, boshqaruv kabinasi va invertorning integratsiyalashgan dizayni, ikkilamchi o‘rnatishdan qochadi, o‘rnatish xarajatlarini tejaydi va umumiy dizayn texnik xizmat ko‘rsatishdan xoli-.
Ishni boshlash/to'xtatish, yuqoriga va pastga tugmalari bilan 7 darajali ishlash.
33 tagacha himoya, shu jumladan toʻqnashuvga qarshi, haddan tashqari oqim, haddan tashqari kuchlanish, haddan tashqari yuk va topraklama.
Bitta mashina bir nechta maqsadlarda ishlatilishi mumkin. Sinxron motorlar va asenkron motorlarni boshqarish o'rtasida almashish uchun faqat parametrlarni o'rnatishingiz kerak.
Simsiz uzatishni markazlashtirilgan boshqarishga erishish uchun ixtiyoriy simsiz stansiya.
Yangi doimiy magnit sinxron motor VVC boshqaruv algoritmiga asoslanib, u an'anaviy SVC ning vosita parametrlariga bog'liqligidan voz kechadi va sinxron vosita ham sozlashsiz mukammal boshqaruvga erisha oladi.
Eksklyuziv oqim cheklovchi nazorat algoritmi vosita haddan tashqari oqimda ishlamasligini ta'minlaydi, vosita haddan tashqari qizib ketganligi sababli demagnetizatsiyani oldini oladi va demagnetizatsiya natijasida yuzaga keladigan texnik xizmatni kamaytiradi.
U IoT boshqaruvini, ishga tushirish va to'xtatishni, tezlikni tartibga solishni, axborot monitoringini va boshqa funktsiyalarni amalga oshirishi mumkin.
Turli jarayonlar tarmoqlari uchun -chayqalishga qarshi funksiyalarni qo‘llab-quvvatlaydi
Texnik xususiyatlari
|
Loyiha |
Spetsifikatsiya |
|||
|
Boshqarish xususiyatlari |
Nazorat usuli |
Ochiq tsikl vektori |
V/F boshqaruvi |
Yopiq tsikl vektor* 0,00Hz 180% |
|
Boshlanish momenti |
0,5 Gts 180% |
0,5 Gts 150% |
||
|
Tezlik diapazoni |
1:100 |
1:100 |
1:1000 |
|
|
Barqaror tezlik aniqligi |
±0.5% |
- |
±0.02% |
|
|
Momentning aniqligi |
±5% |
- |
±2% |
|
|
Dvigatel turi |
AC asenkron vosita, AC doimiy magnit sinxron vosita |
|||
|
Funktsional dizayn |
Maksimal chastota |
Umumiy vektor nazorati: 500Hz V/f nazorati: 5000Hz |
||
|
Chastota ravshanligi |
Raqamli sozlama: 0,01 Gts Analog sozlama: Maksimal chastota × 0,025% |
|||
|
Tashuvchi chastotasi |
0,5K-16KHz, tashuvchining chastotasi ish haroratiga qarab avtomatik ravishda sozlanishi |
|||
|
Chastotani sozlash usuli |
Operatsion paneli, analog AI1, AI2 (ixtiyoriy kengaytirish kartasi kerak), panel UP/DN boshqaruvi, aloqa boshqaruvi, |
|||
|
Tezlanish va sekinlashuv xususiyatlari |
Chiziqli yoki S-egri tezlashuv/sekinlashuv rejimi Vaqt diapazoni: 0,0-65000S |
|||
|
V/F egri chizig'i |
Uch usul: chiziqli, ko'p{0}}nuqta va N-kuch |
|||
|
V/F ajratish |
2 usul: toʻliq ajratish, yarim{1}}ajratish |
|||
|
DC tormozlash qobiliyati |
DC tormoz chastotasi: 0,0-300Hz shahar tormozlash oqimi: 0,0%-100% |
|||
|
Yugurish nazorati |
Yugurish chastotasi diapazoni: 0,0-50,00Hz Yugurish tezlashuvi/sekinlashuv vaqti: 0,0-6500S |
|||
|
Oʻrnatilgan{0}}PID |
U bosim, oqim, harorat va hokazolarning yopiq-aylanma nazoratini osongina amalga oshirishi mumkin. |
|||
|
PLC ko'p-tezlik |
Oʻrnatilgan PLC yoki boshqaruv terminallari- orqali 16 tagacha tezlikka erishish mumkin |
|||
|
Umumiy shahar avtobusi* |
Bir nechta invertorlar bir xil shahar avtobusini baham ko'radi va energiya avtomatik ravishda muvozanatlanadi |
|||
|
Avtomatik kuchlanish regulyatori (AVR) |
Tarmoq kuchlanishi o'zgarganda, u avtomatik ravishda chiqish voltajini barqaror ushlab turishi mumkin |
|||
|
Haddan tashqari yuk ko'tarish qobiliyati |
G turi: 150% nominal oqim 60S; 180% nominal oqim 3S P-turi mashina: 120% nominal oqim 60S; 150% nominal oqim 3S |
|||
|
Haddan tashqari kuchlanish va haddan tashqari tezlikni nazorat qilish |
Tez-tez haddan tashqari oqim va haddan tashqari kuchlanishdan himoyalanishning oldini olish uchun ish paytida oqim va kuchlanishni avtomatik ravishda cheklang |
|||
|
Tez oqimni cheklash funktsiyasi |
Haddan tashqari oqim nosozliklarini minimallashtiring, modul imkon qadar shikastlanmaganligiga ishonch hosil qiling va inverterning normal ishlashini himoya qiling. |
|||
|
Momentni cheklash va nazorat qilish |
"Ekskavator" funksiyasi tez-tez haddan tashqari oqimning o'chirilishini oldini olish uchun ish paytida momentni avtomatik ravishda cheklaydi; vektorni boshqarish rejimi momentni boshqarishga erishishi mumkin. |
|||
|
Xususiyatlari |
Foydalanuvchilarga qulay-interfeys |
Quvvat yoqilganda, "HELLO" do'stona muloqoti ko'rsatiladi. Faqat jarayon parametrlarini ko'rsatish uchun PRG tugmasini bosing. Barcha parametr guruhlarini ko'rsatish uchun 2 soniyadan ko'proq bosib turing. |
||
|
FWD/REV |
Oldinga va teskari almashtirish, tezlik rejimidan doimiy bosim rejimiga o'tish uchun 2S tugmasini uzoq bosing |
|||
|
Vaqtni boshqarish funktsiyasi |
Ishlash va to'xtash vaqtini belgilash uchun yuqoriga/pastga tugmasini bosing. |
|||
|
Dvigatel parametrlarining 4 to'plami |
Ixtiyoriy boshqaruv rejimi bilan 4 guruh motorlarining kommutatsiya boshqaruvini amalga oshirishi mumkin |
|||
|
4G kartasi bilan masofaviy aloqa |
Mobil APP aloqasini amalga oshirish uchun 4G kartasidan foydalaning |
|||
|
Suv nasosining himoyasi |
Quruq nasos muhofazasi, to'liq suv sathidan himoya qilish / bo'sh suv sathidan himoya qilish, bloklangan rotor himoyasi |
|||
|
Buyruq manbai |
Qo'llab-quvvatlash operatsion paneli, boshqaruv terminali, ketma-ket aloqa sozlamalari, |
|||
|
Chastotalar manbai |
Raqamli sozlash, analog kuchlanish, analog oqim, ketma-ket aloqa, yordamchi chastota manbasini qo'shish yoki ayirish va bir-biri bilan almashtirilishi mumkin |
|||
|
Tezlikni kuzatish |
Aylanadigan dvigatelni muammosiz va ta'sirsiz ishga tushirish uchun hech qanday tashqi qayta aloqa apparati talab qilinmaydi |
|||
|
Himoya funktsiyasi |
Dvigatelning qisqa tutashuvini aniqlash, kirish va chiqish fazasini yo'qotishdan himoya qilish, quvvatni-yoqish |
|||
|
Atrof-muhit |
Foydalanish joyi |
Bino ichida, to'g'ridan-to'g'ri quyosh nuri, chang, korroziy gaz, yonuvchi gaz, yog 'tumanlari, suv bug'lari, tomchilab turgan suv yoki tuz |
||
|
Balandlik |
1000 m dan past balandliklar uchun desatsiya talab qilinmaydi; 1000 m dan yuqori balandliklar uchun balandlikning har 100 m ortishi uchun 1% ga pasaytirish talab qilinadi. |
|||
|
Atrof-muhit harorati |
-10 daraja ~+40 daraja 40 daraja va 50 daraja oralig'idagi pasaytirishda foydalaning. Har 1 daraja o'sish uchun nominal chiqish oqimi 1% ga kamayadi. |
|||
|
Namlik |
95% dan kam RH, kondensatsiya yo'q |
|||
|
Saqlash |
-40-+70 daraja |
|||
Ilova stsenariylari
Poʻlat, neft va kimyo sanoatida boshqaruv tizimlarida qoʻllaniladigan moyli nasoslar{0}} tizim samaradorligini sezilarli darajada oshirishi, energiyani tejash va isteʼmolni kamaytirish hamda aniqroq boshqarishga erishish mumkin, masalan:
- Suv osti elektr nasoslari: neft konining nasos agregatlari, chuqur quduq nasoslari va boshqalar yuqori-qovushqoqlikdagi suyuqliklarga va o'zgaruvchan yuk sharoitlariga moslashishi kerak.
- Soqol tizimi: Sanoat uskunalarini (tishli qutilar va podshipniklar kabi) majburiy moylash barqaror yog 'bosimini talab qiladi.
- Shlangi tizim: Yog 'nasosining chiqishi an'anaviy proportsional valf boshqaruvini almashtirib, chastota konvertatsiyasi bilan o'rnatiladi.
- Sovutish tizimi: Yog 'nasosi oqimini issiqlik boshqaruvini optimallashtirish uchun harorat teskarisiga asoslangan holda sozlaydi.
- Qog'oz ishlab chiqarish, plyonka, qoplama va boshqa sohalarda quritish / tozalash uskunalarida qo'llanilishi havo hajmini nazorat qilish va energiya samaradorligini aniqligini sezilarli darajada oshirishi mumkin, masalan:
Korroziyaga-bardoshli qog'oz ishlab chiqarish sanoati: pechdan keyin havo pichog'ini quritish, invertor shamol tezligini qog'oz to'rining namligiga qarab sozlaydi;
Lityum batareya qoplamasi: elektrod qoplamasidan so'ng havo pichog'i changni tozalashni o'rash va ochish tezligi bilan sinxronlashtirish kerak;
Plastik plyonka ishlab chiqarish: Havo pichog'i plyonka qalinligi bir xilligini nazorat qiladi va javob vaqti bo'lishi kerak<100ms.

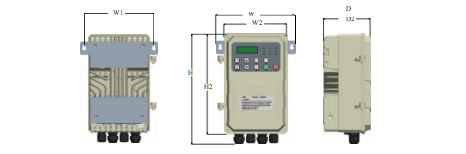

O'lchamlari
Model tanlash
|
Model |
Universal devorga o'rnatish sxemasi |
Yassi-yotqizFmustahkamlanganIo'rnatish |
|||||||
|
O'rnatishSizmm |
UmumanDo'lchamlar (mm) |
UmumanDtasavvurlar(mm) |
|||||||
|
W1 |
H1 |
W |
H |
D |
murvat |
W2 |
H2 |
D2 |
|
|
FD600-4T4.0G |
170 |
/ |
190 |
265 |
114 |
M5 |
/ |
/ |
/ |
|
FD600-4T5.5G |
|||||||||
|
FD600-4T7.5G |
180 |
/ |
201 |
304 |
137 |
M6 |
178 |
304 |
137 |
|
FD600-4T11G |
|||||||||
Maslahat: 4.0 ~ 5.5G plitkali fiksatsiyani qo'llab-quvvatlamaydijoylashtirish
