AD800 seris yuqori aniqlikdagi harakatni boshqarish va turli sanoat ilovalari uchun moʻljallangan umumiy maqsadli vektor boshqaruv diskidir. U tezkor javob, keng tarmoq moslashuvi va turli ish sharoitlarida mukammal ishlashni ta'minlaydi. Bu disk bir tekis moment chiqishi va aniq tezlikni tartibga solishni ta'minlovchi ilg'or vektor boshqaruv texnologiyasiga ega. U induksion motorlarni ham, doimiy magnitli sinxron motorlarni ham qo‘llab-quvvatlaydi, bu esa uni zamonaviy avtomatlashtirish tizimlari uchun juda ko‘p qirrali qiladi.
Xususiyatlari
- Ko'p qirrali motor boshqaruvi: keng turdagi motorlarni boshqarishga qodir.

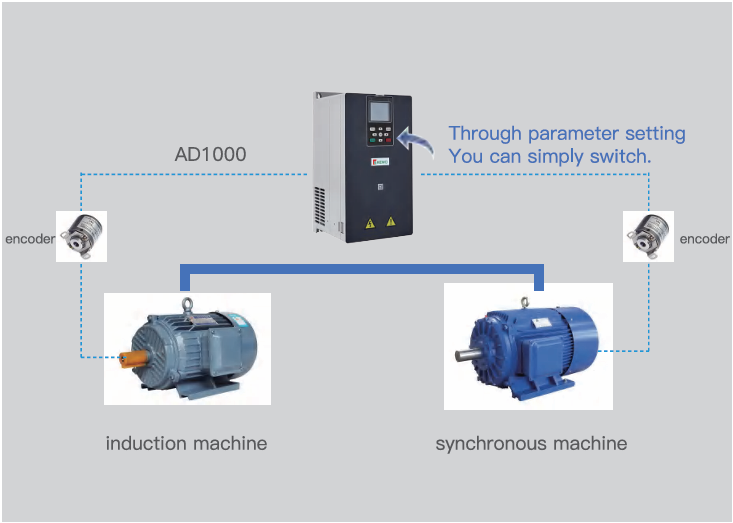

- Keng qamrovli boshqaruv rejimlari: asinxron motorlar (VF, SVC, FVC) va sinxron motorlar (IPM/SPM: VVC, SVC, FVC) uchun boshqaruvni qo'llab-quvvatlaydi.
- Yuqori-Unumdorlikdagi PM motorini qoʻllab-quvvatlash: doimiy magnit (PM) dvigatellari uchun yuqori-tezlikni boshqarish va aylanish tezligini kuzatish imkonini beradi.

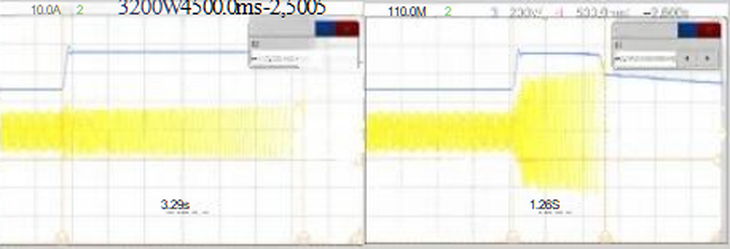

1.Oddiy qoʻzgʻalish funksiyasidan-foydalanib, favqulodda tormozlash tormoz rezistorisiz amalga oshirilishi mumkin.
2.0.75-22kVt(G) tormoz tranzistori bilan standart keladi va 30kVt-75kVt(G) ixtiyoriy boʻlishi mumkin.
1.Yuqori ishga tushirish momenti: Yuqori boshlanish momentini ta'minlash uchun ilg'or oqim vektor nazorati va aniq vosita parametrlarini aniqlashdan foydalanadi.

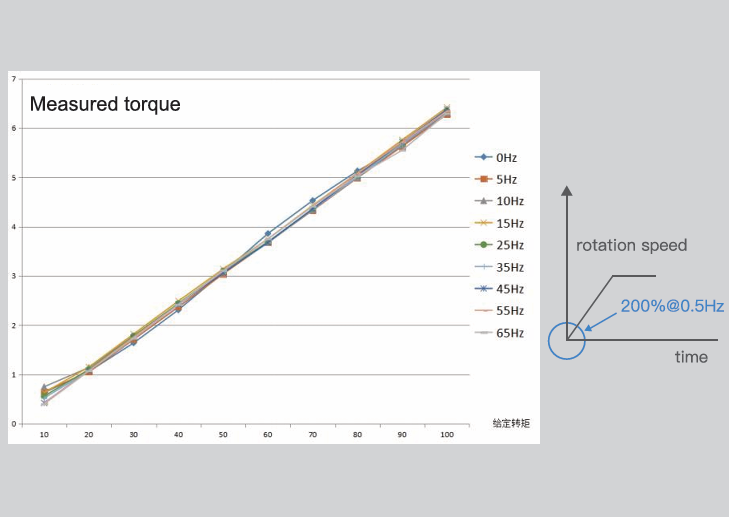

2. Aniqlik bilan keng tezlik diapazoni: Sensorsiz vektor nazorati (SVC) uchun 0,3 Gts da (tezlik diapazoni 1:200) va enkoder (FVC) bilan oqim vektor nazorati uchun 0 Gts da (tezlik diapazoni 1:1000) 200% momentga erishadi.
3. Momentni boshqarishning xususiy algoritmi: Bizning noyob algoritmimiz SVC asinxron motorini FVC momentining aniqligi va chiziqliligiga mos kelishiga imkon beradi va ± 3% ajoyib aniqlikka erishadi.
4.Nol-Tezlik kuchlanishini boshqarish: nol tezlikda ham asinxron motorlar uchun barqaror kuchlanish nazoratini ta'minlaydi.
1.Hech qanday qo'shimcha uskunaga tayanmasdan, haydovchi tezda (200 ms ichida) va dvigatelning aylanish yo'nalishini va tezligini aniq aniqlashi mumkin.
2.U IM (induksion motorlar) va PM (doimiy magnit motorlar) bilan mos keladigan turli xil dastur talablariga javob beradigan bir nechta kuzatuv rejimlarini qo'llab-quvvatlaydi.

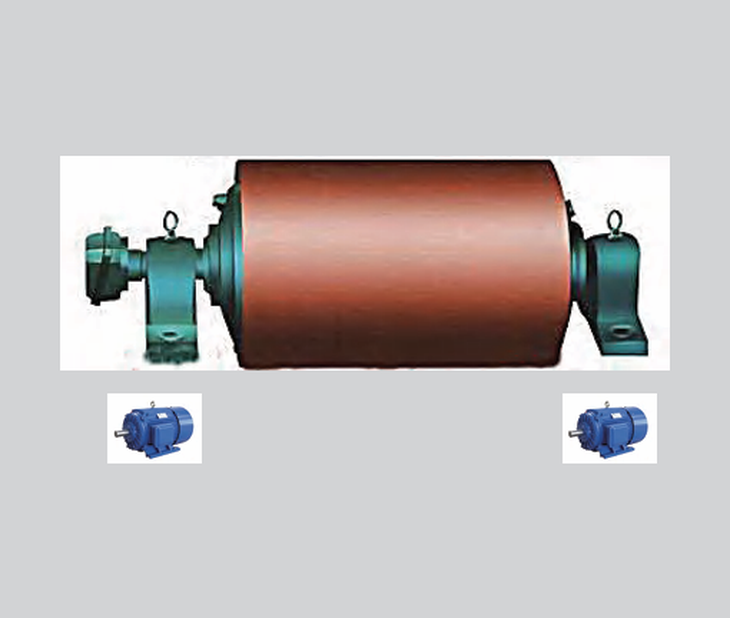

Ikki yoki undan ortiq motorlar bir xil yukni boshqarganda va muvozanatli yuk taqsimotini talab qilganda, tizim muvofiqlashtirilgan ishlash uchun asosiy{0}}tomon boshqaruvni qo‘llab-quvvatlaydi.
1.Master tezlik - Moslashuvchan ulanish ilovalari uchun qul tezligi rejimi.
2.Master tezlik - Qattiq ulanish konfiguratsiyasi uchun qul moment rejimi.
Bu silliq sinxronizatsiya, aniq yuk taqsimoti va mustahkamlangan tizim barqarorligini ta'minlaydi.
Barcha elektron platalar IEC 60721-3-3 Class 3C2 standartlariga mos keladigan 100% konformal qoplamaga ega bo'lib, og'ir sanoat muhitida ishonchli ishlash uchun namlik, korroziya va changga qarshi mustahkamlangan qarshilikni ta'minlaydi.
1.Barcha modellar RS485 aloqasi bilan standart bo'lib, ixtiyoriy izolyatsiyalangan dizayn mavjud.
2. Kengaytirilgan ulanish uchun ixtiyoriy Profibus-DP va CAN aloqa kartalari qo‘llab-quvvatlanadi.
3.Drayver, shuningdek, bir nechta PG kartalarini qo‘llab-quvvatlaydi, bu esa aniq tezlikni yopiq{1}}aylanma nazoratiga erishishni osonlashtiradi.
Texnik xususiyatlari
|
Elementlar |
Spetsifikatsiya |
|||
|
Boshqarish rejimi |
Boshqarish rejimi |
SVC ochiq tsiklda |
V/F boshqaruvi |
Yopish davri vektor nazorati |
|
Boshlanish momenti |
0,5 Gts 180% |
0,5 Gts 150% |
0,00Hz 180% |
|
|
Tezlikni sozlash diapazoni |
1:100 |
1:100 |
1:1000 |
|
|
Tezlikni barqarorlashtirish aniqlik |
±0.02% |
|||
|
Torkning aniqligi |
YO'Q |
YO'Q |
±5% |
|
|
Dvigatel turi |
Umumiy induksion vosita, doimiy magnit sinxron motor (PMSM) * |
|||
|
Funktsiya dizayni |
Eng yuqori chastota |
Umumiy vektor nazorati: 400Hz V/f nazorati: 4000Hz |
||
|
chastota o'lchamlari |
Raqamli sozlamalar: 0,01 Gts analog sozlamalari: maksimal × 0,025% |
|||
|
Tashuvchi chastotasi |
0,5K-16KHz, tashuvchining chastotasi harorat bilan avtomatik ravishda sozlanishi |
|||
|
Chastotani mos yozuvlar o'rnatish usuli |
Boshqarish panelining raqamli, analog AI1, AI2, boshqaruv panelining potensiometri, UP/DN boshqaruvi, aloqa, PLC puls chastotasi |
|||
|
Tezlanish./sekinlashuv xarakteristikasi |
Chiziqli egri va S egri tezlashadi. /pastlash. rejim, vaqt oralig'i: 0,0 dan 65000S gacha. |
|||
|
V/F egri chizig'i |
3 rejim: chiziqli, bir nechta nuqta, N quvvat |
|||
|
V/F ajratish |
2 marta ajratish: butunlay ajralish, yarim ajratish |
|||
|
DC tormozlash |
DC tormoz chastotasi: 0,0 dan 300 Gts gacha, shahar tormozlash oqimi: 0,0% dan 100% gacha |
|||
|
Tormoz bloki |
Standart 4T22G (22kVt)gacha oʻrnatilgan, ixtiyoriy ravishda 4T30G-4T75G (30kv dan 75kVt), 4T93G (95kV) dan yuqori quvvatlar uchun tashqi oʻrnatilgan. |
|||
|
Yugurish funktsiyasi |
Ish chastotasi diapazoni: 0,0 dan 50,0 Gts gacha, yugurishning tezlashishi va sekinlashuvi vaqti |
|||
|
Sozlangan PID funksiyasi |
Bosim, oqim, haroratni yopish aylanishini boshqarish oson. |
|||
|
PLC ko'p tezlik |
O'rnatilgan PLC yoki terminal boshqaruvi orqali ishlaydigan 16 segment tezligiga erishish uchun |
|||
|
Umumiy shahar avtobusi |
Bir nechta drayvlar energiya balansi uchun bitta shahar avtobusidan foydalanadi. |
|||
|
Avtomatik kuchlanishni tartibga solish (AVR) |
Tarmoq o'zgarishida chiqish voltajini doimiy saqlashni yoqing |
|||
|
Haddan tashqari yuklarga chidamlilik qobiliyati |
G tipidagi model: 60s uchun 150% nominal oqim, 3s uchun 180% nominal oqim, P tipidagi Model: 60s uchun 120% nominal oqim, 3s uchun 150% nominal oqim. |
|||
|
Haddan tashqari oqim, haddan tashqari kuchlanish paytida to'xtashdan himoya qilishni nazorat qilish |
Ishlayotgan oqim uchun cheklovchi avtomatizatsiyani, haddan tashqari oqimning oldini olish uchun kuchlanishni, tez-tez kuchlanishni amalga oshiring |
|||
|
Tez oqim chegarasi funksiyasi |
AC drayverini himoya qilish uchun buzilgan IGBT modulini minimallashtiring, ortiqcha oqim xatosini maksimal darajada kamaytiring. |
|||
|
Tork chegarasi va momentni boshqarish |
"Ekskavator" xarakteristikalari , vosita ishlayotganda avtomatik ravishda moment chegarasi. Torkni nazorat qilish yopiq tsiklli vektorni boshqarish rejimida mavjud. |
|||
|
Atrof-muhit |
Ilova sayti |
Bino ichida, quyosh nuri ta'siridan xoli, chang, korroziy, yonuvchi gaz, yog' va suv bug'lari va suvga cho'milish yo'q. |
||
|
Balandlik |
1000 m pastroq |
|||
|
atrof-muhit harorati |
-10 daraja -+40 daraja, quvvat 40-50 darajaga pasaygan, nominal oqim 1 darajaga oshgani uchun 1% pasaygan. |
|||
|
namlik |
95% dan kam, suv kondensatsiyasi yo'q. |
|||
|
saqlash |
-40-+70 daraja |
|||
|
IP reytingi |
IP20 |
|||
O'lchamlari
1-rasm
|
AC haydovchi modeli |
O'rnatish teshigi mm |
Kontur o'lchami mm |
O'rnatish murvati mm |
Anjir / Xira. |
||||||
|
G |
H |
A |
B |
C |
||||||
|
AD800 seriyali bir fazali-220V |
||||||||||
|
AD800-2T0,75 GB |
117 |
210 |
130 |
220 |
165 |
M4 |
1-rasm |
|||
|
AD800-2T1,5 GB |
||||||||||
|
AD800-2T2,2 GB |
||||||||||
|
AD800-2T3,7 GB |
140 |
260 |
160 |
270 |
165 |
M5 |
1-rasm |
|||
|
AD800-2T5,5 GB |
||||||||||
|
AD800-2T7,5 GB |
140 |
350 |
210 |
370 |
178 |
M6 |
Shakl. 1 |
|||
|
AD800-2T11GB |
||||||||||
|
AD800-2T15G |
200 |
410 |
270 |
430 |
225 |
M6 |
Shakl. 1 |
|||
|
AD800-2T18.5G |
||||||||||
|
AD800-2T22G |
200 |
500 |
290 |
520 |
225 |
M8 |
Shakl. 1 |
|||
|
AD800-2T30G |
||||||||||
|
AD800-2T37G |
250 |
580 |
352 |
600 |
285 |
M8 |
Shakl. 1 |
|||
|
AD800-2T45G |
||||||||||
|
AD800-2T55G |
300 |
700 |
458 |
720 |
310 |
M8 |
Shakl. 1 |
|||
|
AD800-2T75G |
||||||||||
|
AD800 seriyali 3 fazali 380V |
||||||||||
|
AD800-4T0,7 GB |
117 |
210 |
130 |
220 |
165 |
M4 |
Shakl. 1 |
|||
|
AD800-4T1,5 GB |
||||||||||
|
AD800-4T2,2 GB |
||||||||||
|
AD800-4T3,7 GB AD800-4T5.5PB |
||||||||||
|
AD800-4T5,5 GB AD800-4T7.5PB AD800-4T7,5 GB AD800-4T11PB |
140 |
260 |
160 |
270 |
190 |
M5 |
Shakl. 1 |
|||
|
AD800-4T11GB AD800-4T15PB AD800-4T15 GB AD800-4T18.5PB |
140 |
355 |
210 |
370 |
190 |
M6 |
Shakl. 1 |
|||
|
AD800-4T18.5G AD800-4T22P AD800-4T22G AD800-4T30P AD800-4T30G AD800-4T37P |
200 |
410 |
270 |
430 |
235 |
M6 |
Shakl. 1 |
|||
|
AD800-4T37G AD800-4T45P |
200 |
500 |
290 |
520 |
265 |
M8 |
Shakl. 1 |
|||
|
AD800-4T45G AD800-4T55P AD800-4T55G AD800-4T75P |
250 |
560 |
352 |
580 |
295 |
M8 |
Shakl. 1 |
|||
|
AD800-4T75G AD800-4T93P AD800-4T93G AD800-4T110P AD800-4T110G AD800-4T132P |
300 |
700 |
458 |
720 |
320 |
M8 |
Shakl. 1 |
|||
|
AD800-4T132G AD800-4T160P |
400 |
700 |
508 |
720 |
360 |
M8 |
Shakl. 1 |
|||
|
AD800-4T160G-C AD800-4T185P-C |
||||||||||
|
AD800-4T160G AD800-4T185P AD800-4T185G AD800-4T200P |
490 |
-- |
550 |
1160 |
370 |
M12 |
Shakl. 1 |
|||
|
AD800-4T200G AD800-4T220P AD800-4T220G AD800-4T250P |
530 |
-- |
590 |
1200 |
370 |
M12 |
Shakl. 1 |
|||
|
AD800-4T250G AD800-4T280P AD800-4T280G AD800-4T315P AD800-4T315G AD800-4T355P |
660 |
-- |
710 |
1450 |
410 |
M12 |
Shakl. 1 |
|||
|
AD800-4T355G AD800-4T400P AD800-4T400G AD800-4T450P |
770 |
-- |
832 |
1850 |
410 |
M16 |
Shakl. 1 |
|||
